閃光燈進水案例分析

INON 閃光燈進水案例分析:
請務必用原廠的矽油(Grease),以避免造成O-ring 的膨脹及變形。
O-ring 一旦變形,便非常容易受到擠壓而造成破損或龜裂。發現該狀況必須立即更換O-ring,否則有進水風險
如果閃燈受到外力撞擊或是掉落地面,則必須立即檢查是否造成殼體、前蓋或是電池蓋的龜裂,一旦發現裂痕即需更換零件,避免造成進水 繼續閱讀

INON Z-240 光訊號觸發感應器蓋子斷裂

廠牌:INON
型號:Z-240
故障回報:光訊號觸發感應器蓋子斷裂,碎片卡在螺牙上
排除方式:試著用鉗子將蓋子殘餘的部份夾住並旋轉,如果打不開,可以利用敲擊的力量,透過細長堅硬的棒狀物將碎片以逆時針方向慢慢敲鬆。
INON Z-240 光訊號觸發感應器蓋子斷裂

INON Z-240 光訊號觸發感應器蓋子斷裂

INON Z-240 閃燈進水後維修

型號:
INON Z-240 閃光燈

故障原因:

閃燈進水後,內部腐蝕,電池裝入後無法導電給閃燈。

檢測過程:

 先把閃燈打開後,檢視內部腐蝕狀況,利用砂紙把金屬鏽蝕部分磨掉,然後直流電電流供應器給予1.2Vx4=4.8V的電並利用另外一台相機的閃燈觸發測試閃燈會不會亮,結果會,這表示機芯可以正常運作,問題應該是出在電池裝入後無法導電給閃燈,於是仔細檢視電池盒,發現閃燈殼內部有些地方龜裂且崩掉,螺絲鎖不上,類似拔牙後牙床沒有地方可以固定假牙,必須利用牙床的方式連接。
排除方式:
用砂紙將鏽磨掉,利用焊接的方式把螺絲和金屬片焊死。
電池盒內部鏽蝕

電池盒內部鏽蝕

繼續閱讀

INON S-2000 閃燈機芯更換

INON S-2000閃燈輕便小巧,而且機芯相對於INON Z-240來說很好拆。

*注意:未受過專業訓練請勿自行拆開閃燈,以免遭受電擊!
*注意:未受過專業訓練請勿自行拆開閃燈,以免遭受電擊!
*注意:未受過專業訓練請勿自行拆開閃燈,以免遭受電擊!
很重要 所以講三次

要特別注意的是怎麼放電以及電線焊接位置。IMG_3235

IMG_3236

焊接點



INON Z-240 閃燈機芯更換

INON的機芯模組化,如果外殼仍可以使用,可以保留外殼只替換機芯,甚至可以把Z-240的裝在D-2000的殼裡。

*注意:未受過專業訓練請勿自行拆開閃燈,以免遭受電擊!
*注意:未受過專業訓練請勿自行拆開閃燈,以免遭受電擊!
*注意:未受過專業訓練請勿自行拆開閃燈,以免遭受電擊!
很重要 所以講三次

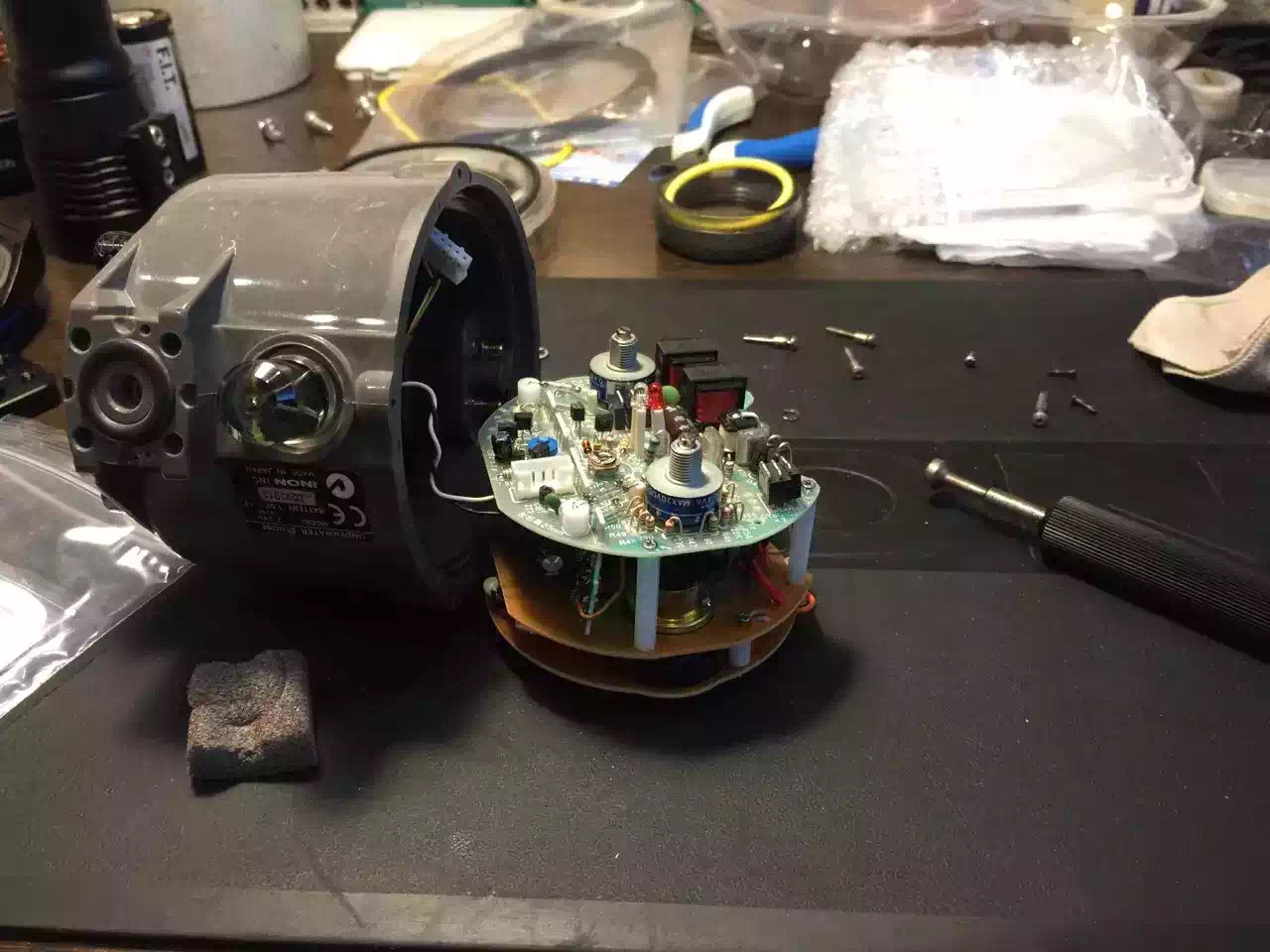

一開始先把外圍黑色的護套拔掉,然後把玻璃上的螺絲拆掉,電源線連接的地方有螺絲墊片要注意不要掉進去,要用磁性螺絲套桶起子會比較好操作。要注意有一個小塊的藍色玻璃片,不要掉了,掉了的話TTL會不準,也要注意不要豎立,不然會弄破。
IMG_3238
拉開機芯以後,有一些排線是可以直接拔插的,可以拔掉。然後要注意跟S-2000一樣,得先放電。拆開的時候會發現一小塊海綿,原廠建議要放。
