INON 新產品情報 No. 491 – 「1/4-20UNC 熱靴座 」 「M6 熱靴座」以及「球頭熱靴座」

INON 公司很榮幸地宣布三款新的熱靴接座,能簡單卻牢固地將閃光燈/攝影燈/動態攝影機安裝在多種廠牌的防水殼上的「冷靴座」。這三款分別是 1/4-20UNC 熱靴座 「M6 熱靴座」以及「球頭熱靴座」。 這些熱靴座分別配有「1/4 吋螺絲」、「M6 螺絲」或是「球頭」,若把上半部拆下來則可以安裝在三腳架上。這幾款新的熱靴座可以更牢固地安裝在冷靴座上。

「1/4-20UNC 熱靴座」

 —上市日期:2017 年 12 月 27 日

 –JAN 碼:456212143 848 4

「M6 熱靴座」

 —上市日期:2017 年 12 月 27 日

 –JAN Code: 456212143 847 7

「球頭熱靴座」

 —上市日期:2018 年 1 月 11 日

 –JAN 碼:456212143 852 1

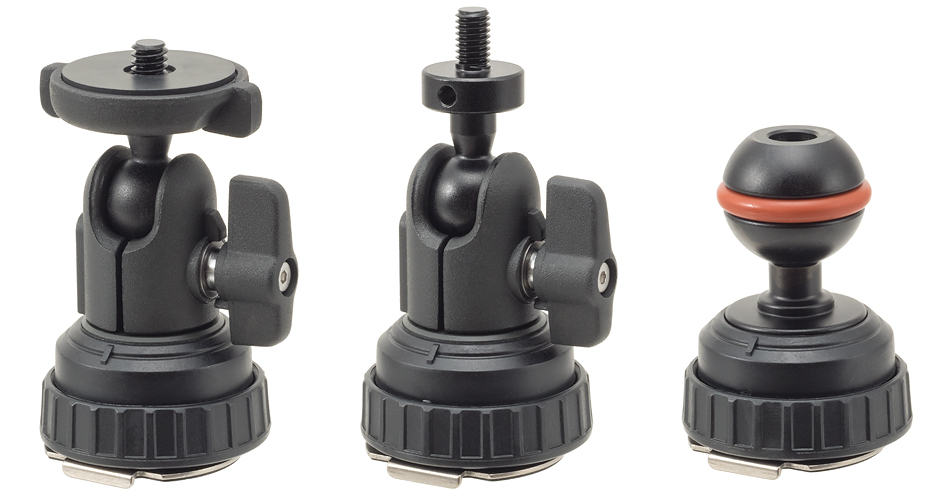

左:「1/4-20UNC 熱靴座」

中:「M6 熱靴座」

右:「球頭熱靴座」

*  產品特色

直接安裝在防水殼的「冷靴座」上或是 INON「熱靴墊片」。 (*1)

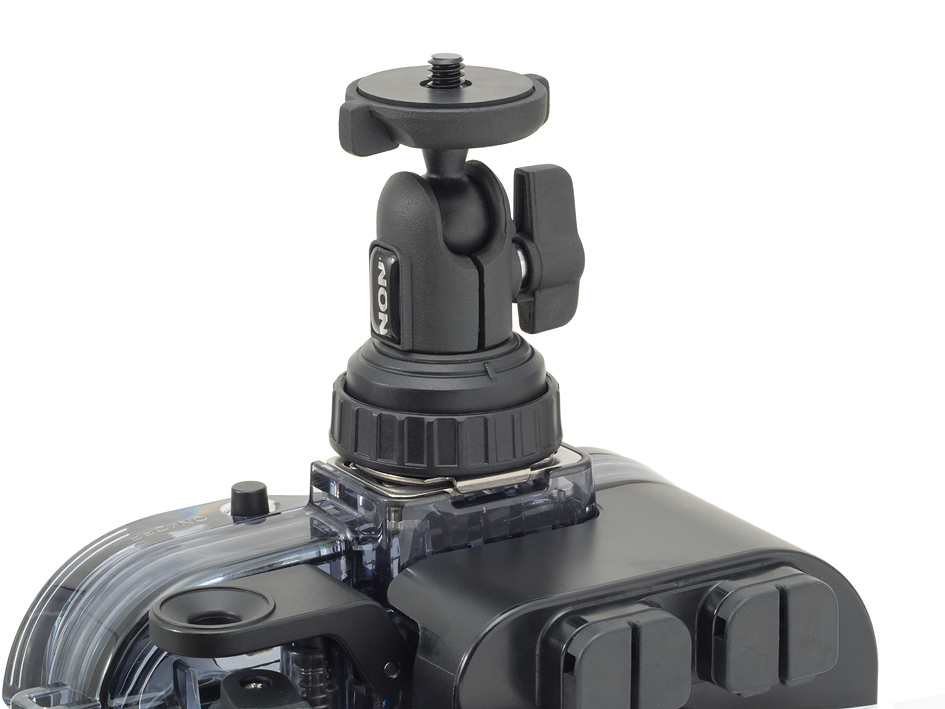

1/4-20UNC 熱靴座 安裝範例

這幾款新的熱靴座採上半部是「接頭轉接座」以及下半部是「熱靴轉接座」的設計。所有「接頭轉接座」的底部都有可以接三腳架的 1/4 螺孔。

所有「接頭轉接座」都可以拆開,而「熱靴轉接座」則是相同的,所以可以和其他的「接頭轉接座」自由搭配。

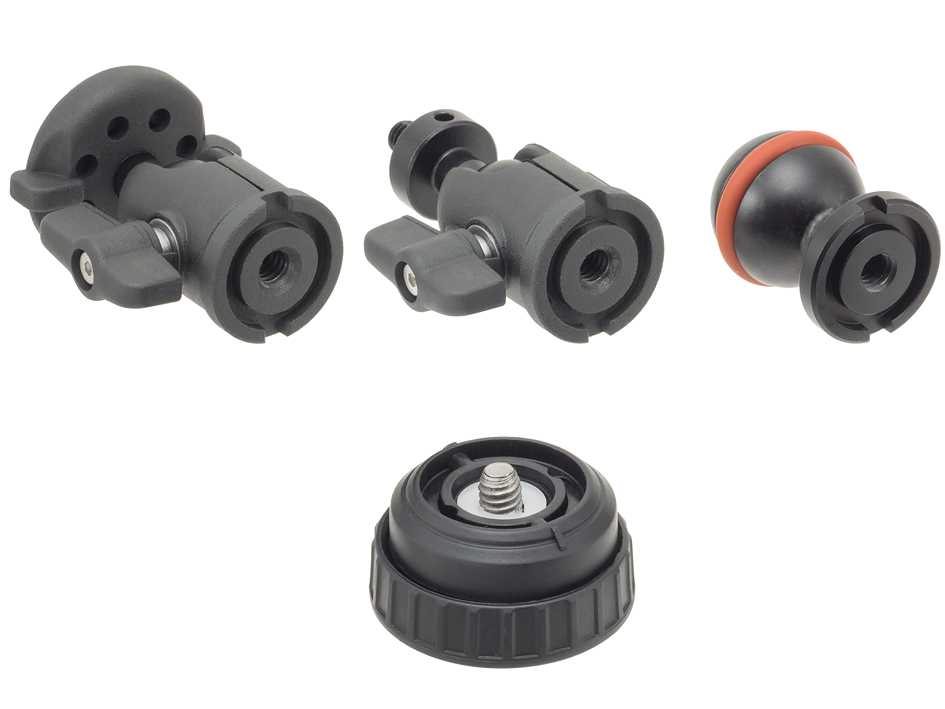

圖上半部從左到右: 「1/4-20UNC 熱靴座」、「M6 熱靴座」以及「球頭熱靴座」的「接頭轉接座」

圖下半部:「熱靴轉接座」

「接頭轉接座」本身可以作為三腳架的接頭。

『1/4-20UNC 熱靴座』和『M6 熱靴座』配有可以 360 度水平旋轉以及 180 度前後旋轉的小體積球頭。這兩款熱靴座兩邊有「固定翼片」,可以鎖住球頭或是解鎖調整方位。這樣的設計操作起來夠直覺,且有足夠的承載力可以固定住水攝裝備。(*2)

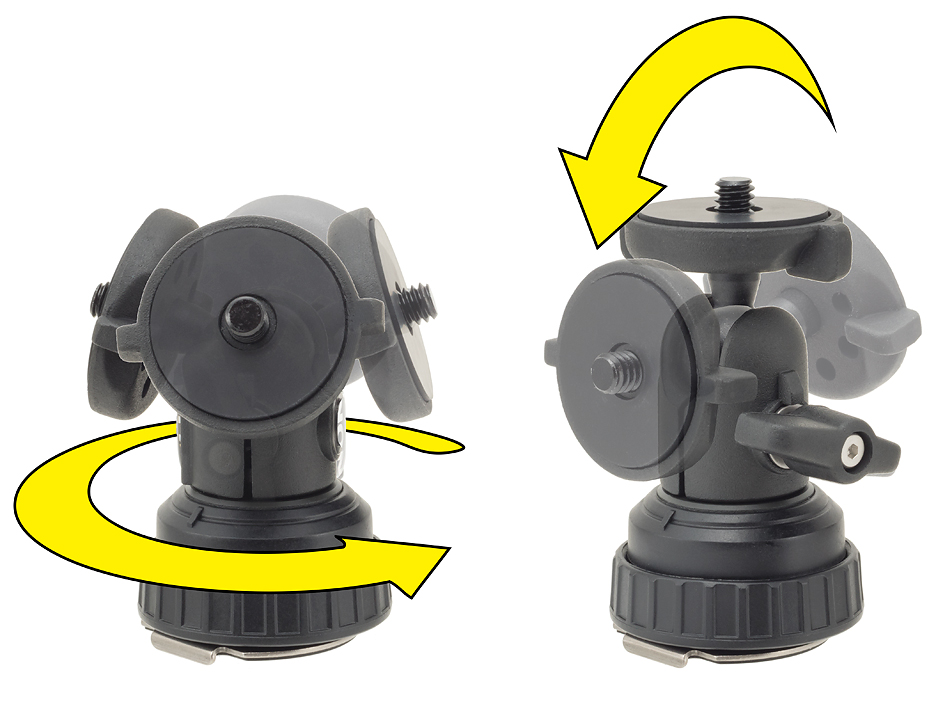

圖左:「1/4-20UNC 熱靴座」360 度水平旋轉移動

圖右:「1/4-20UNC 熱靴座」180 度前後移動

*  1/4-20UNC 熱靴座」

熱靴座的街頭轉接座配有公的「1/4-20UNC」螺絲,可以直接安裝在底部有母的「1/4-20UNC」螺孔的數位相機或是防水殼上(*2)。

若要連接 INON LE/LF 系列 LED 攝影燈,可以使用 INON 的「三腳架用 LE/LF 單燈座」。

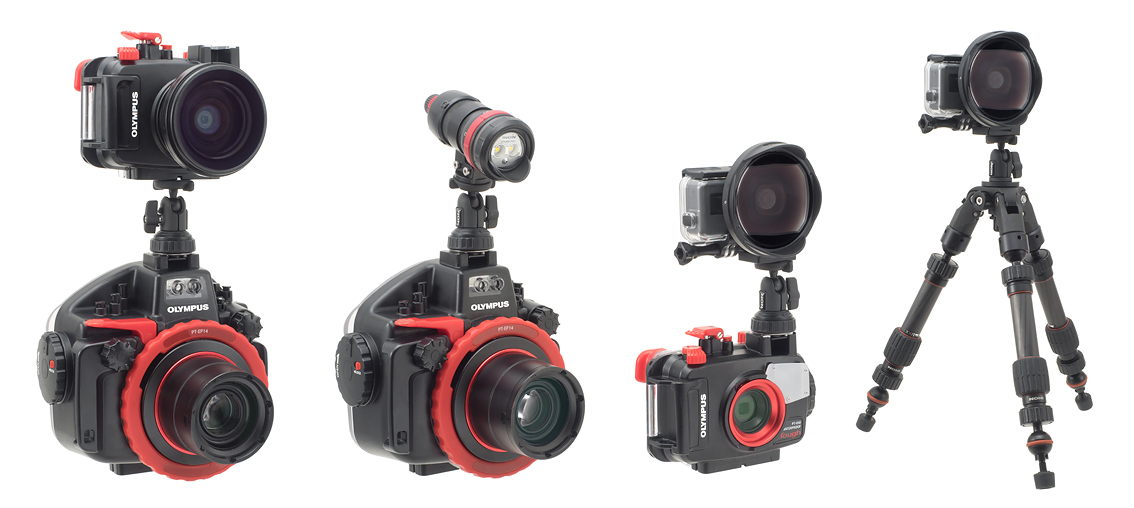

圖左:卡片機防水殼利用1/4-20UNC 熱靴座安裝在另一台防水殼上

圖中左: LF 系列攝影燈透過 1/4-20UNC 熱靴轉接座/「三腳架用 LF 單燈座」安裝在防水殼

圖中右:運動型攝影機透過1/4-20UNC 熱靴轉接座連接在另一台防水殼上。

圖右:運動型攝影機透過1/4-20UNC 熱靴轉接座的接頭轉接座安裝在水下三腳架上。 (*圖中的水下三腳架預計在 2018 年上市)

*  M6 熱靴座」

熱靴轉接座的接頭轉接座配有「M6 螺絲」,能直接連接 INON 閃光燈或是運動型攝影機的配件 (SD 轉接罩或是 SD 轉接座盒子等) (*2)。

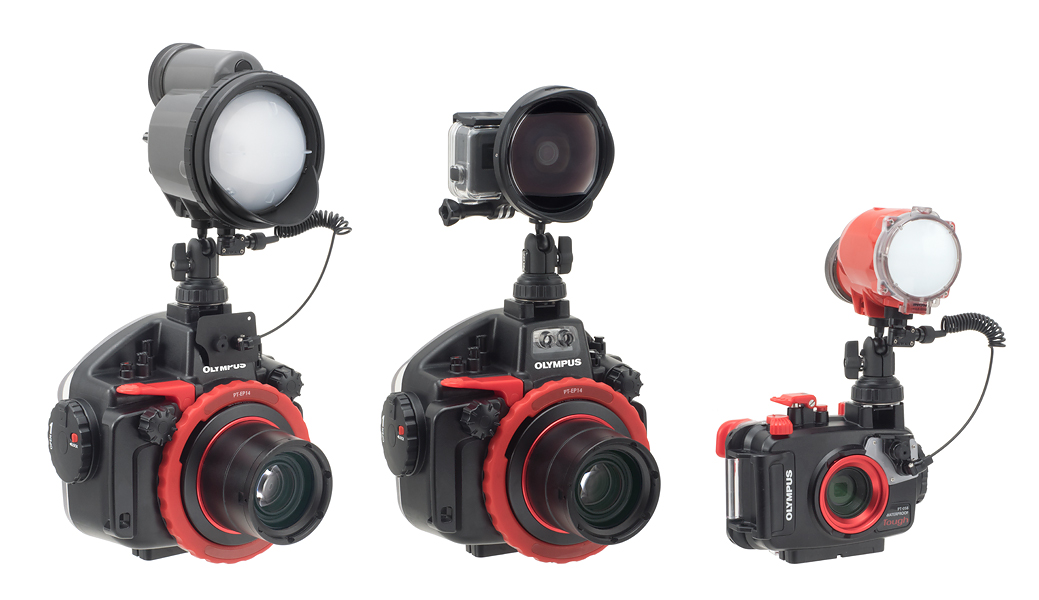

圖左:「Z-330」閃光燈透過M6 熱靴座連接在防水殼上

圖中:「GoPro HERO6 Black」/「HERO5/6 用 SD 轉接罩」透過M6 熱靴座連接在防水殼上

圖右:「S-2000」閃光燈透過M6 熱靴座連接在防水殼上

*  球頭熱靴座」

以「球頭」作為接頭轉接座的熱靴座,用途廣泛,能透過「箝制夾 III」和其他 INON II 代燈臂系統的配件相容 (*2)。

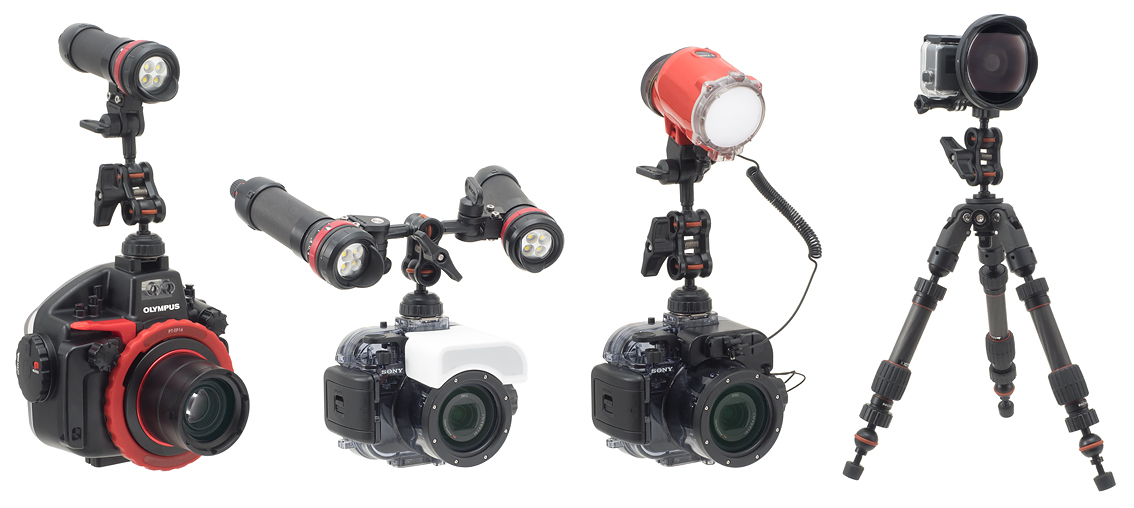

圖左:「LF3100-EW」攝影燈透過「球頭熱靴座」連接在另一台防水殼上

圖中左: 2 x 「LF3100-EW」攝影燈透過「球頭熱靴座」連接在另一台防水殼上

圖中右:「S-2000」閃光燈透過「球頭熱靴座」連接在另一台防水殼上

圖右:「GoPro HERO6 Black」/「HERO5/6 用 SD 轉接罩」透過「球頭熱靴座」的接頭轉接座安裝在水下三腳架上。 (*圖中的水下三腳架預計在 2018 年上市)

*  相容的產品 ■

1.  所有 【熱靴轉接座】

防水殼/轉接底座/攝影配件座的『熱靴配件』(*2)。

「熱靴墊片」

「熱靴轉接座 D4」

「熱靴轉接座 X-2」

請參照以下位於 INON 官網的網頁連結,查詢和防水殼的產品相容性。

「1/4-20UNC 熱靴座」,「M6 熱靴座」,「球頭熱靴座」產品相容性說明表

http://www.inon.co.jp/cgis/news/img/ShoeBase_CompatibilityChart_En.pdf [PDF:85KB]

2.  1/4-20UNC 熱靴座【1/4 三腳架螺絲】

「三腳架用 LE 單燈座」

「三腳架用 LF 單燈座」

「HERO3/3+/4 用 SD 轉接座盒子」, 「SD 轉接罩 STD」, 「HERO5/6 用 SD 轉接罩」,

「TG-Tracker 用 SD 轉接罩」, 「SD 轉接底座 UWH1」

配有「1/4-20 UNC」三腳架螺孔的運動型攝影機/卡片機 (深度:5mm/0.2英吋或是更深)

3.  M6 熱靴座 【M6 螺絲】

INON 閃光燈「Z-330」, 「S-2000」, 「Z-240」, 「D-2000」, 「D-2000S」, 「D-2000W/Wn」, 「D-180」, 「D-180S」, 「Z-220」, 「Z-220S」, 「Z-220F」

「HERO3/3+/4 用 SD 轉接座盒子」, 「SD 轉接罩 STD」, 「HERO5/6 用 SD 轉接罩」,

「TG-Tracker 用 SD 轉接底座」, 「SD 轉接底座 UWH1」 (*3)

4.  球頭熱靴座【轉接球頭】

「箝制夾 III」

「箝制夾」

(*1) 搭配佳能原廠防水殼,需選購「佳能用熱靴墊片」。

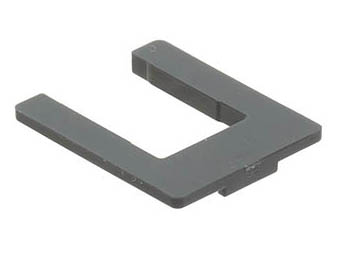

「佳能用熱靴墊片」

(*2) 設計本產品是為了讓安裝閃光燈/攝影燈/卡片機/運動型攝影機等設備在另一台防水殼/三腳架上更簡便,所以如果安裝了太重或是太多設備,可能會超過本產品或是防水殼的負荷,或是限制了設備的活動靈活程度,亦有可能導致人員受傷、產品損壞或是失靈。

(*3) 若是要安裝在「HERO3/3+/4 用 SD 轉接座盒子」上,必須選購「橡膠墊片」。詳請請洽經銷商。

2017年12月26日

INON INC.

*新產品情報於 2017 年 12 月 26 日發佈,日後若有更動恕不另行通知。
